Producten Kenmerken
Hoge permeabiliteit en lage coërciviteit
Het belangrijkste voordeel van Permalloy 50 ligt in de inherente magnetische eigenschappen van de nikkel-ijzermatrix. Het geoptimaliseerde nikkelgehalte verbetert de initiële permeabiliteit en de maximale permeabiliteit van de legering aanzienlijk, waardoor snelle magnetisatie en demagnetisatie onder zwakke magnetische velden met extreem laag hysteresisverlies mogelijk is. De typische coërciviteit is zo laag als <16 A/m, en de initiële permeabiliteit kan > 12.000 bereiken. Het presteert uitzonderlijk goed in toepassingen waarbij sprake is van zwakke signaalverwerking en sensoren met hoge-gevoeligheid, waardoor het een ideaal materiaal is voor magnetische afscherming en magnetische apparaten met hoge-gevoeligheid.
Uitstekende magnetische afschermingsprestaties
Permalloy 50 heeft een hoge permeabiliteit en een laag hysteresisverlies, waardoor externe magnetische velden effectief door zichzelf worden geleid en gesloten, waardoor gevoelige elektronische componenten worden beschermd tegen interferentie door magnetische strooivelden. In gelijkstroom en laagfrequente wisselstroom magnetische velden is het afschermende effect ervan veel beter dan dat van gewoon siliciumstaal en ferrietmaterialen. Het is geschikt voor geavanceerde velden- zoals precisie-instrumenten, medische apparatuur en communicatiesystemen die nauwkeurige controle en afscherming van zwakke magnetische velden vereisen.
Goede temperatuurstabiliteit
Permalloy 50 vertoont uitstekende magnetische prestatiestabiliteit over een breed temperatuurbereik van -50 graden tot 200 graden, met veel lagere variatiesnelheden in permeabiliteit en werkingspunt vergeleken met conventionele zachte magnetische materialen. De Curietemperatuur bedraagt ongeveer 480 graden, waardoor de magnetische eigenschappen over een breed temperatuurbereik consistent blijven. Dit maakt het geschikt voor toepassingen met strenge eisen op het gebied van temperatuurstabiliteit, zoals auto-elektronica, industriële besturing en ruimtevaart.
Uitstekende bewerkings- en vormeigenschappen
Permalloy 50 vertoont goede warme en koude werkeigenschappen, waardoor het in vorm kan worden gesmeed, gewalst en gestempeld. De ductiliteit is superieur aan die van de meeste brosse, zachte ferrietmagnetische materialen, waardoor het geschikt is voor de productie van complexe magnetische schilden, gelamineerde kernen en nauwkeurig gestempelde onderdelen. Gloeien kan de magnetische eigenschappen optimaliseren, verwerkingsspanningen elimineren, de permeabiliteit herstellen en de coërciviteit verminderen. Conventionele bewerkingen zoals draaien, frezen, boren en slijpen zijn toepasbaar, waarbij hardmetalen gereedschappen worden aanbevolen.
Technische specificaties
Chemische samenstelling
|
Element |
Standaardvereisten |
Opmerkingen |
|
Ni |
49.0 - 51.0% |
Kernelementen die de magnetische permeabiliteit en de Curietemperatuur aanzienlijk verbeteren |
|
Fe |
Resterende hoeveelheid |
Matrixelementen die een hoge magnetische fluxdichtheid en kosteneffectiviteit bieden |
|
C |
Minder dan of gelijk aan 0,02% |
Strikt gecontroleerd om magnetische eigenschappen en zuiverheid te garanderen |
|
Mn |
Minder dan of gelijk aan 0,50% |
Strenge controle om degradatie van magnetische eigenschappen te voorkomen |
|
Si |
Minder dan of gelijk aan 0,20% |
Strikt gecontroleerd om consistentie in magnetische eigenschappen te garanderen |
|
Cr |
Minder dan of gelijk aan 0,10% |
Strikt gecontroleerd om de permeabiliteit te garanderen |
|
P |
Minder dan of gelijk aan 0,015% |
Onzuiverheidselementen |
|
S |
Minder dan of gelijk aan 0,010% |
Voorkom hete broosheid |
Fysieke eigenschappen
|
Eigendom |
Waarde/bereik |
Testomstandigheden |
|
Dikte |
8,17 g/cm³ |
Kamertemperatuur (20 graden) |
|
Curie-temperatuur |
≈ 480 graden |
- |
|
Verzadiging magnetische fluxdichtheid (Bs) |
≈ 1.6 T |
Kamertemperatuur |
|
Dwangkracht (Hc) |
< 16 A/m |
Gegloeide staat |
|
Initiële permeabiliteit (μi) |
> 12,000 |
Gegloeide staat |
|
Maximale permeabiliteit (μmax) |
≈ 180,000 |
Gegloeide staat |
|
Weerstand |
≈ 0.45 μΩ·m |
Kamertemperatuur |
|
Thermische uitzettingscoëfficiënt (20-100 graden) |
10.5 × 10⁻⁶ /K |
- |
|
Elasticiteitsmodulus (Young's modulus) |
205 GPa |
Kamertemperatuur |
Mechanische eigenschappen (gegloeide toestand, typische waarden)
|
Eigendom |
Typische waarde |
Specificatie |
|
Treksterkte |
Groter dan of gelijk aan 450 MPa |
ASTM A753 |
|
Opbrengststerkte (0,2% offset) |
Groter dan of gelijk aan 200 MPa |
ASTM A753 |
|
Verlenging |
Groter dan of gelijk aan 25% |
ASTM A753 |
|
Hardheid |
≈ 85 HRB |
- |
Fysieke eigenschappen
|
Eigendom |
Waarde/bereik |
Testomstandigheden |
|
Dikte |
8,17 g/cm³ |
Kamertemperatuur (20 graden) |
|
Curie-temperatuur |
≈ 480 graden |
- |
|
Verzadiging magnetische fluxdichtheid (Bs) |
≈ 1.6 T |
Kamertemperatuur |
|
Dwangkracht (Hc) |
< 16 A/m |
Gegloeide staat |
|
Initiële permeabiliteit (μi) |
> 12,000 |
Gegloeide staat |
|
Maximale permeabiliteit (μmax) |
≈ 180,000 |
Gegloeide staat |
|
Weerstand |
≈ 0.45 μΩ·m |
Kamertemperatuur |
|
Thermische uitzettingscoëfficiënt (20-100 graden) |
10.5 × 10⁻⁶ /K |
- |
|
Elasticiteitsmodulus (Young's modulus) |
205 GPa |
Kamertemperatuur |
Magnetische eigenschappen (gegloeide toestand, typische waarden)
|
Prestatie |
Numerieke waarde |
Testomstandigheden |
|
Initiële permeabiliteit (μi) |
Groter dan of gelijk aan 12.000 |
0,1 mT magnetisch veld |
|
Maximale permeabiliteit (μmax) |
≈ 180,000 |
Gegloeide staat |
|
Dwangkracht (Hc) |
Minder dan of gelijk aan 16 A/m |
Gegloeide staat |
|
Verzadiging magnetische fluxdichtheid (Bs) |
Groter dan of gelijk aan 1,55 T |
Magnetisch veld van 800 A/m |
|
Magnetische inductie-intensiteit (B) |
≈ 1.5 T |
Onder een magnetisch veld van 2.000 A/m |
Prestaties bij hoge- temperaturen
De Curietemperatuur van Permalloy 50 is ongeveer 480 graden. Hieronder staan typische referentiewaarden voor hoe magnetische eigenschappen veranderen met de temperatuur:
|
Temperatuur |
Verzadiging magnetische fluxdichtheid (Bs) |
Opmerking |
|
Kamertemperatuur |
Groter dan of gelijk aan 1,6 T |
- |
|
100 graden |
≈ 1.5 T |
Prestatiebehoudpercentage > 93% |
|
200 graden |
≈ 1.3 T |
Prestatiebehoudpercentage > 81% |
|
300℃ |
≈ 1.0 T |
Prestatiebehoudpercentage > 62% |
Antioxidantprestaties:
Permalloy 50 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400 graden), wordt bescherming van de oppervlaktecoating aanbevolen.
Organisatorische stabiliteit:
Door de warmtebehandeling te optimaliseren kan de korrelstructuur van Permalloy 50 nauwkeurig worden gecontroleerd om consistentie in magnetische en mechanische eigenschappen te garanderen. De gloeitemperatuur en -tijd hebben rechtstreeks invloed op de uiteindelijke magnetische eigenschappen en moeten strikt worden gecontroleerd.
Toepasselijke media:
1. Conventionele atmosferische omgeving
2. Elektrische isolatiemedia
3. Luchtvaartkerosine, hydraulische olie
4. Gasomgeving met hoge- temperatuur (minder dan of gelijk aan 200 graden)
Opmerking: Permalloy 50 is een zachte magnetische metaallegering en is niet geschikt voor corrosieve vloeistofomgevingen zoals sterke zuren en sterke basen. Bij langdurige blootstelling aan een vochtige omgeving wordt een roestpreventiebehandeling aanbevolen.
Permalloy 50 is ontworpen voor magnetische toepassingen die een hoge permeabiliteit, laag verlies en hoge betrouwbaarheid vereisen. Het wordt aanbevolen voor gebruik in de volgende gebieden:
Toepassingsgebieden
-
Magnetische afscherming: magnetische afschermingsbehuizingen voor precisie-instrumenten, oscilloscoopafscherming, magnetische afscherming van elektronenmicroscopen, afscherming van communicatieapparatuur en sensorafschermingsschalen.
-
Elektronica en telecommunicatie: audiotransformatoren, miniatuurinductoren, magnetische versterkers, filters, pulstransformatoren, stroomtransformatoren en zwakke magnetische veldsensoren.
-
Lucht- en ruimtevaart: magnetische afscherming voor traagheidsnavigatie, afscherming van elektronische apparatuur, magnetische gyroscoopafscherming, magnetische afscherming van hoogtemeters en afscherming van gevoelige componenten van radarsystemen.
-
Medische apparatuur: magnetische MRI-afscherming, medische sensoren, magnetische focussystemen voor elektronenmicroscopen en magnetische afscherming van magneto-encefalografie/magnetocardiografie (MEG/MCG).
-
Auto-industrie: magnetische circuits voor elektromagneten van brandstofinjectiesystemen, magnetische weerstandspositiesensoren, ABS-sensoren en elektronische gaspedaalsensoren.
-
Precisie-instrumenten: elektromagnetische balansen, magnetometers, magnetische circuits voor spectrometers, magnetische afscherming voor deeltjesdetectoren en magnetische afscherming voor kwantumsensoren.
-
Onderzoek en metrologie: standaardinductoren, fluxmeters, magnetische meetinstrumenten, precisiestroomtransformatoren en quantum Hall-effectmeetsystemen.
Levering en maatwerk
Wij bieden flexibele en betrouwbare supply chain-oplossingen om ervoor te zorgen dat u Permalloy 50-materialen ontvangt die perfect aansluiten bij uw projectvereisten.
|
Formulier |
 Blad/plaat
|
 Staaf/staaf
|
 Pijp / Buis
|

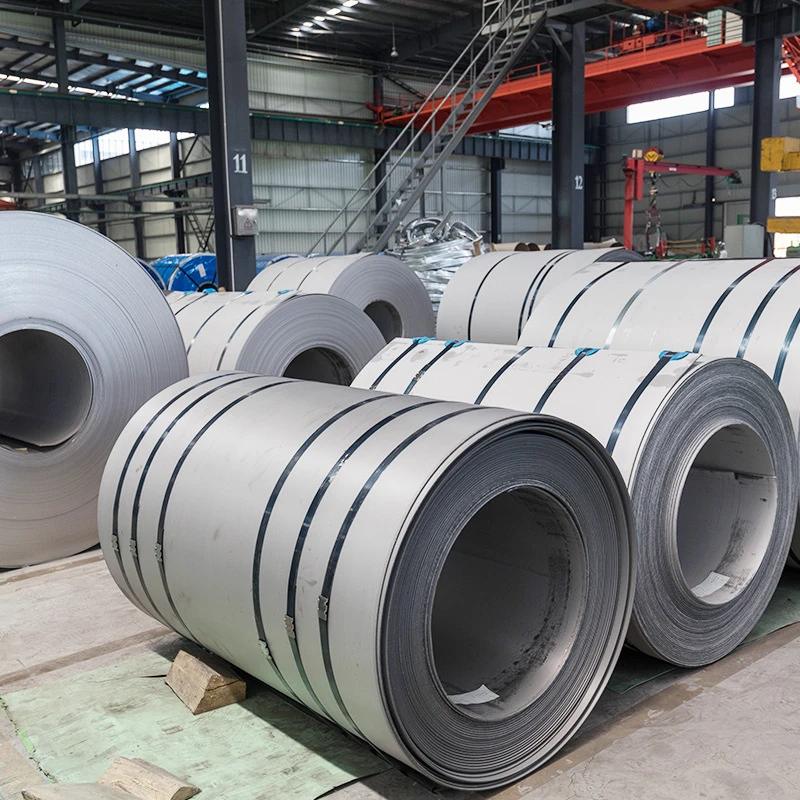

 Strip-/velrol
|
 Draad/walsdraad
|
|---|---|---|---|---|---|
|
Conventioneel bereik |
Dikte: 0.5 - 100 mm |
Diameter Φ6-500 mm |
Buitendiameter Φ10-300 mm |
Dikte: 0,05 – 3,0 mm |
Diameter Φ0,1-10 mm |
|
Aanpassingsvermogen |
Heet-gewalste of koud-gewalste platen, ultra-dunne platen (vanaf 0,1 mm), gestanste onderdelen en gesneden-op-lengtesnijden |
Gesmede staven, warm-gewalste staven, gepolijste staven en gevormde staven |
Naadloze buizen, gelaste buizen, snijden op vaste-lengte |
Precisiestripmaterialen, stansrollen, gelamineerde blanking, niet-standaardbreedte |
Precisietekening, speciale oppervlaktebehandeling |
Waarom voor ons kiezen? - Betrouwbare technische technologie. Betrouwbare levering.
Wij zijn niet alleen een leverancier, maar een vertrouwde materialenpartner voor u in China.
Verticaal geïntegreerde productie
Eigen faciliteit van 20.000 m² met 10+ geautomatiseerde lijnen (8,000+ ton/jaar). Het interne gereedschaps- en matrijzencentrum maakt snelle aanpassingen en effectieve kostenbeheersing mogelijk - zonder tussenkomst van tussenpersonen.
Strenge kwaliteitscontrole in elke fase

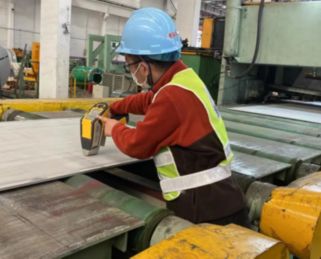

Volledige traceerbaarheid via belangrijke QC-controlepunten tijdens de productie. 100% conform ASTM/ASME-, EN- en GB-normen. Materiaaltestrapporten beschikbaar bij elke verzending.
Betrouwbare levering en exportverpakking
10+ jaar export naar Europa, Noord-Amerika, Zuidoost-Azië en het Midden-Oosten met waterdichte en-roestbescherming, gecombineerd met flexibele verzendopties, zorgt voor een veilige en- tijdige aankomst.
Monstervalidatie vóór massaproductie
We bieden gratis monsters voor kwaliteitsverificatie, zodat u pas na goedkeuring bulkbestellingen kunt plaatsen. Wij garanderen consistentie van monster tot massaproductie door nauwkeurige maatmetingen en transparante productie.
Veelgestelde vragen
Vraag: Wat zijn de belangrijkste voordelen van Permalloy 50?
Vraag: Welke warmtebehandeling is vereist voor Permalloy 50?
Vraag: Wat is de maximale bedrijfstemperatuur?
Vraag: Wat is het verschil tussen Permalloy 50 en Hiperco® 50?
